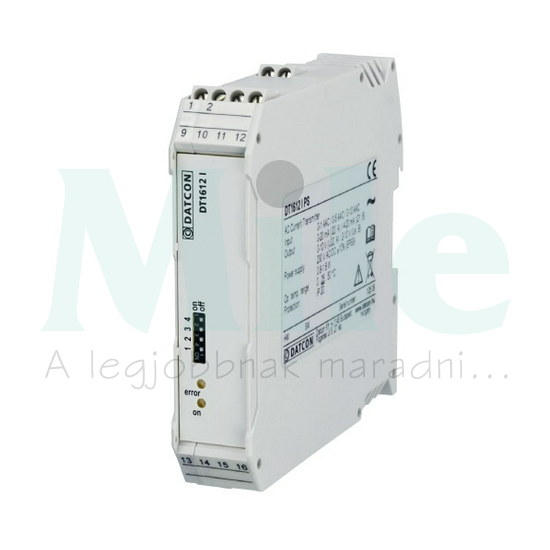

Áram távadó 1/5/10A-be (0)4-20mA/(0)2-10V-ki 24VDC 10A kapcsolt kimenet 24VDC DT1612 I DATCON DT1612 I

Jellemzők:

• 3 méréstartomány: 0–1 AAC / 0–5 AAC / 0–10 AAC * (*méréstartomány kapcsolóval kiválasztható)
• valódi effektív érték (TRMS) átalakító
• CAT III mérési kategória
• 0,2% pontosság
• 0–20 mA / 4–20 mA / 0–10 V / 2 -10V kimenetek * (* kapcsolóval kiválasztható)
• 24 VDC tápellátású változatok
• 22,5 mm széles, TS-35 sínre pattintható
• megfelel az MSZ EN 60688 előírásainak

A DT1612 I Váltakozóáram-távadók, a bementi jel valódi effektív értékével (TRMS) arányos, kimeneti jelet állítanak elő.
A bemenetet szélessávú mérőtranszformátor választja el a mérendő hálózattól.
A távadók bemenetei megfelelnek a CAT III mérési kategória követelményinek.
Előlapi kapcsolókkal választhatók ki a bemeneti méréstartományok:

• 0 – 1 AAC,
• 0–5 AAC
• 0–10 AAC.

A bemenetek a névleges méréstartomány kétszereséig tartósan túlvezérelhetők.
A méréstartomány – x/5 illetve x/1 áttételű, külső áramváltóval tetszőlegesen bővíthető.
A távadók kimenete lehet aktív áram, illetve feszültség, melyek külön kimeneten jelennek meg.

• 0 (4) mA – 20 mA DC áram *
• 0 (2) V – 10V DC feszültség *
  * egyidejűleg csak egy kimenet használható

A kimeneti jeltartományok is előlapi kapcsolóval választhatók ki.
A távadók pontossága: 0.2%, a 40 – 400 Hz frekvencia tartományban.
A beállási idő: 120ms (max.)
Kétféle tápellátással rendelhetők a készülékek:

• DT1612 I típus: 24 VDC ±10%,
• DT1612 I PS típus: 230 V AC/DC ±10%

A bemenetek, a kimenetek és a tápellátás egymástól galvanikusan elválasztottak, az elválasztás eleget tesz az MSZ EN61010-1 előírásainak.
Előlapi indikátorok jelzik a távadó üzemkész állapotot és az esetleges hibaállapotokat.
A készülék sorkapocsdoboz kivitelű, szélessége: 22,5 mm.
A távadók teljes egészében megfelelnek az MSZ EN 60688 szabvány előírásainak.
