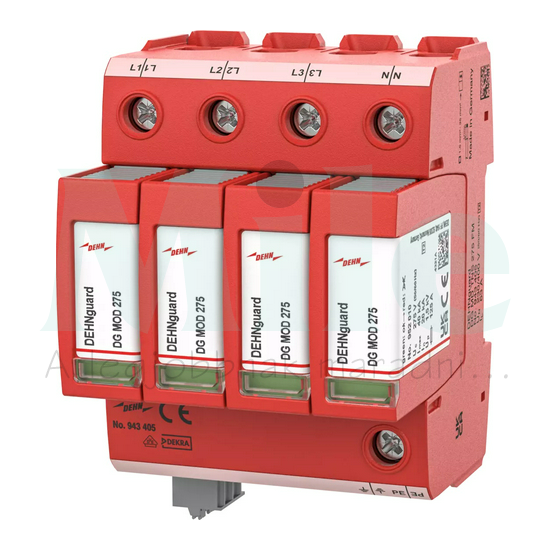

Kombi túlfeszültség-levezető DEHNguard T2-T3 4P TN-S 230V/AC 4M DG MD TNS 275 FM DEHN 943405
Bruttó listaár
172 317 Ft
/ db
Készlet:
Központi raktár:
Nincs raktáron
Külső raktár:
Nincs raktáron
Moduláris túlfeszültség-korlátozó TN-S rendszerekhez (4+0 kapcsolás); potenciálfüggetlen távjelző érintkezővel.
| SPD típus/osztály az MSZ EN 61643-11 / IEC 61643-11 alapján | 2. Típus + 3. típus / II. osztály + III. osztály |
| Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m) | 2. típus + 3. típus |
| Névleges feszültség AC (UN) | 230 / 400 V (50 / 60 Hz) |
| Legnagyobb folyamatos üzemi feszültség AC (UC) | 275 V (50 / 60 Hz) |
| Névleges levezetési áram (8/20 µs) (In) | 20 kA |
| Legnagyobb levezetési áram (8/20 µs) (Imax) | 40 kA |
| Összetett hullám (UOC) | 20 kV |
| Névleges áram V kapcsolásnál (IL) | 63 A |
| Védelmi feszültségszint [L-PE]/[N-PE] (UP) | ≤ 1,5 / ≤ 1,5 kV |
| Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (UP) | ≤ 1 / ≤ 1 kV |
| Szivárgóáram (IPE) | ≤ 100 µA |
| Megszólalási idő (tA) | ≤ 25 ns |
| Max. hálózatoldali túláramvédelem | 125 A gG |
| Max. hálózatoldali túláramvédelem V-bekötésnél | 63 A gG |
| Max. hálózatoldali túláramvédelem párhuzamos bekötésnél | 125 A gG |
| Névleges zárlati áram a maximális értékű előtétbiztosítóval DC (ISCCR) | 50 kAeff |
| Időszakos túlfeszültség (TOV) (UT) – Karakterisztika | 335 V / 5 sec. – Szilárdság 440 V / 120 min. – biztonságos meghibásodás |
| Üzemi hőmérséklettartomány (TU) | -40 °C ... +80 °C |
| Működés-, hibajelzés | zöld / piros |
| Portok száma | 1 |
| Csatlakozási keresztmetszet (min.) | 1.5 mm2 tömör / finomsodrat |
| Csatlakozási vezetékkeresztmetszet (max.) párhuzamos bekötésnél | 35 mm2 sodrott / 25 mm2 finomsodrat |
| Csatlakozási vezetékkeresztmetszet (max.) V-bekötésnél | 16 mm2 többeres / finomsodrat |
| Szerelés | 35 mm-es kalapsínre az EN 60715 szerint |
| Tokozat anyaga | Hőre lágyuló műanyag, piros szín, UL 94 V-0 |
| Beépítés helye | Belső tér |
| Védettségi fajta | IP 20 |
| Beépítési méretek | 4 modul, DIN 43880 modul, DIN 43880 |
| Jelzőérintkező / Érintkezőtípus | váltóérintkező |
| Kapcsolási teljesítmény AC | 250 V / 0,5 A |
| Kapcsolási teljesítmény DC | 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A |
| Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél | max. 1,5 mm2 tömör- / finomsodrat |
| Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél | |
| Vizsgálati feszültség AC (UC) | 275 V |
| Névleges feszültség AC (UN) | 230 / 400 V |
| Névleges frekvencia AC (fN) | 16,7 Hz |
