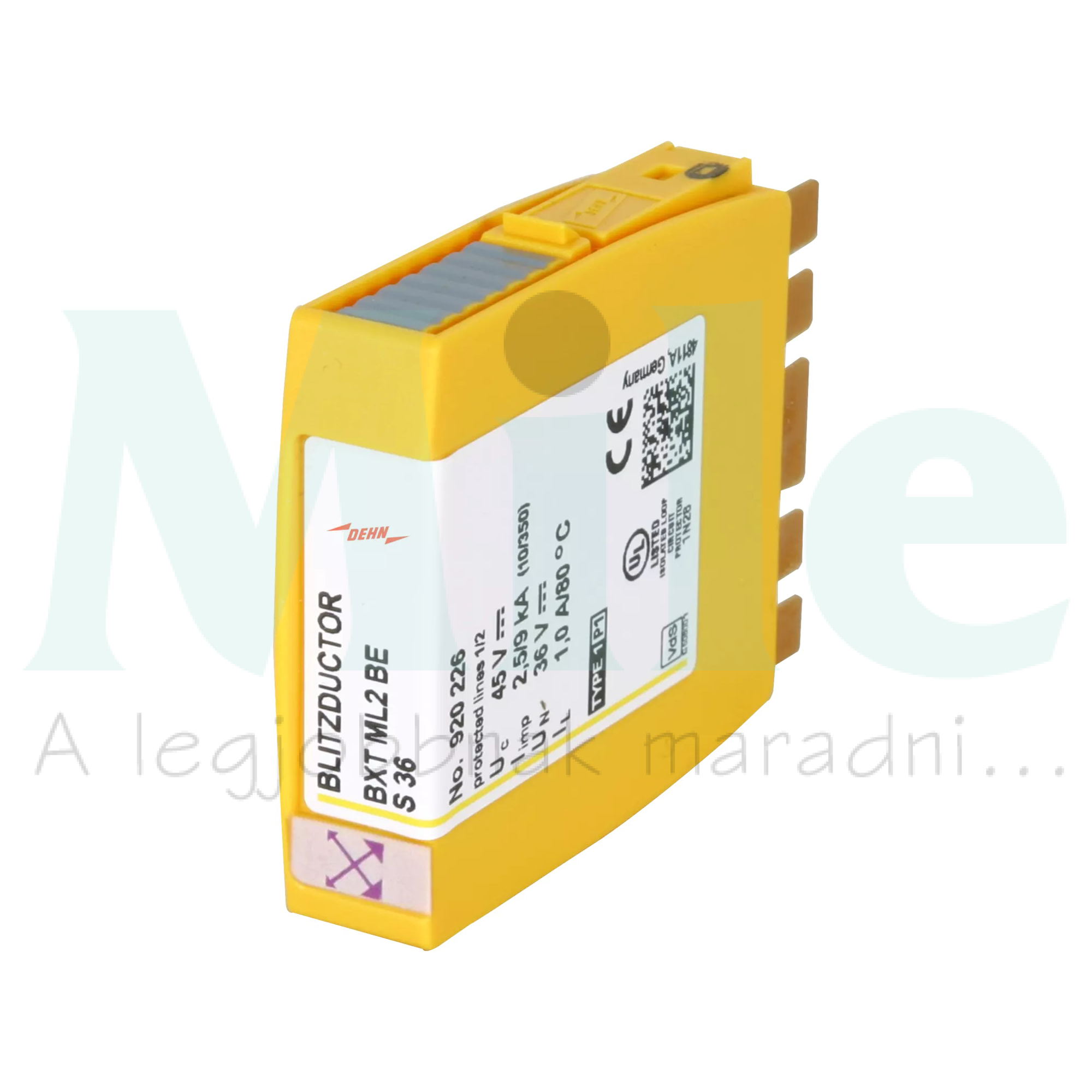

Helytakarékos kombinált védőmodul LifeCheck-kel 2 egyedi ér védelmére közös referenciapotenciállal és aszimmetrikus interfészekkel, választhatóan közvetlen vagy közvetett árnyékolásföldeléssel. A LifeCheck felismeri a termikus vagy elektromos túlterhelést, ami után a levezetőt ki kell cserélni. A kijelzés érintés nélkül, a DEHNrecord LC / SCM / MCM segítségével valósul meg.
| Levezetőfelügyelet | LifeCheck |
| SPD osztály | TYPE 1 P1 |
| Névleges feszültség (UN) | 36 V |
| Legnagyobb folyamatos üzemi feszültség DC (UC) | 45 V |
| Legnagyobb tartós üzemi feszültség AC (UC) | 31 V |
| Névleges áram 45 °C-on (IL) | 1.8 A |
| D1 villámáram impulzus (10/350 µs) összesen (Iimp) | 9 kA |
| D1 villámáram impulzus (10/350 µs) erenként (Iimp) | 2.5 kA |
| C2 névleges levezetési áram (8/20 µs) összesen (In) | 20 kA |
| C2 Névleges levezetési áram (8/20 µs) per ér (In) | 10 kA |
| Védelmi feszültségszint érpár-érpár Iimp D1 (UP) | ≤ 140 V |
| Védelmi feszültségszint ér-védőföld Iimp D1-nél (UP) | ≤ 85 V |
| Védelmi feszültségszint ér-ér 1 kV/µs C3 (UP) | ≤ 112 V |
| Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (UP) | ≤ 56 V |
| Soros ellenállás erenként | 0.43 Ohm |
| Határfrekvencia ér-védőföld (fG) | 3.8 MHz |
| Kapacitás ér-ér (C) | ≤ 0.8 nF |
| Kapacitás ér-védőföld (C) | ≤ 1.6 nF |
| Üzemi hőmérséklettartomány (TU) | -40 °C ... +80 °C |
| Degree of protection (with plugged-in protection module) | IP 20 |
| Dugaszolható | BXT BAS / BSP BAS 4 base part |
| Földelés módja | BXT BAS / BSP BAS 4 base part |
| Tokozat anyaga | polyamide PA 6.6 |
| Szín | yellow |
| Vizsgálati szabványok | IEC 61643-21 / EN 61643-21 |
| Tanúsítványok | UL 497B, SIL |
| SIL besorolás | up to SIL3 *) |
